No.6070 Macintosh SE/30用 バックパネル（Macモニタ対応、LAN、DCジャック）　Marushin製

1枚目 外観
2枚目 SE/30への実装例

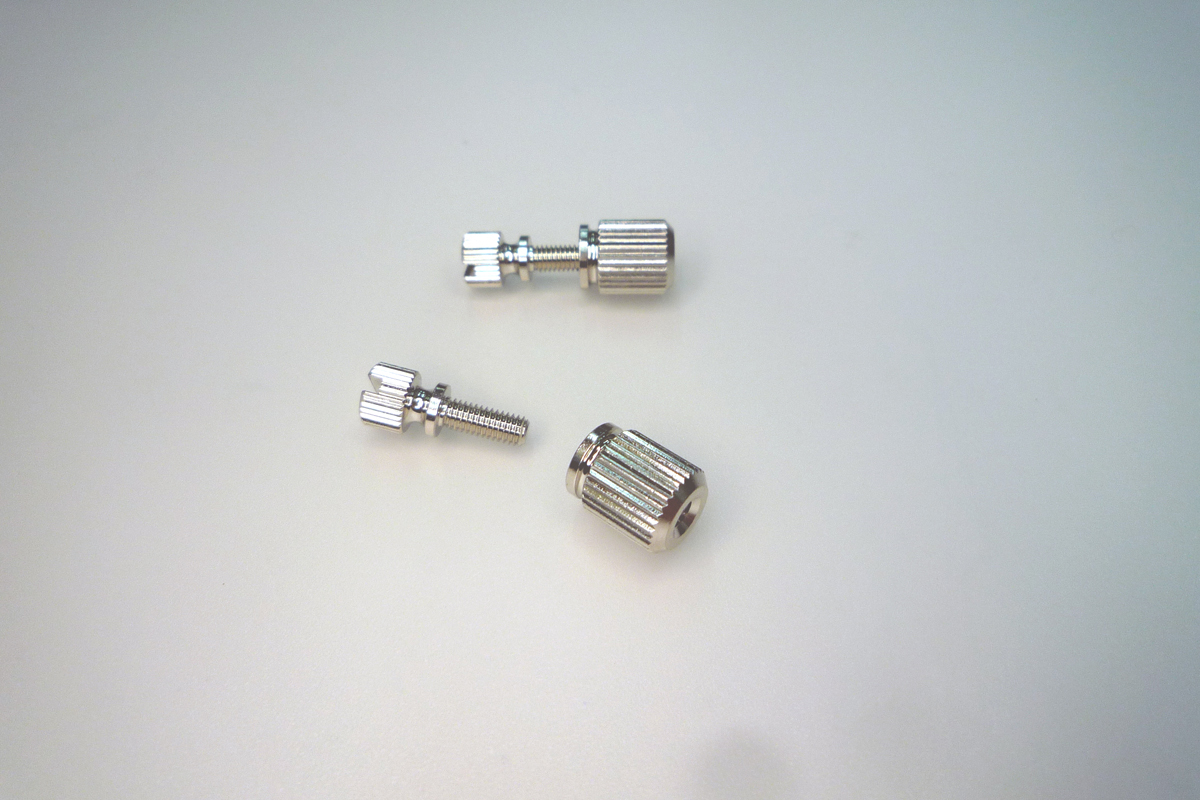

3枚目 付属品のローレットネジ、ナット

No.6070  SE/30 バックパネル
                （Macモニタ対応、LAN、DCジャック）


多様化するSE/30の拡張機器にあわせて、ひとつしかない拡張用ポートで複数のポー
トや機能が使えるようにしたSE/30専用のバックパネルです。

パネル厚＝1.6mm

以下の機能があります。

 （１） LANポート
       両端がRJ45ジャックの「パネル取付用延長カプラ」を実装していますので、
       機内側（内側）には、LANカードから短めのLANケーブルで配線してください。

 （２）モニタポート
       出品中のほかのバックパネルと異なり、本品のモニタ端子は、Mac専用の
       Ｄサブ15ピン（2列）タイプです。

 （３）LANカードのコネクタボード保持用ポート
       最上部にAsante LANカードのコネクタボードを機内内側向きに取り付けられ
       るようにしました。
       これにより、モニタとLANのコネクタが共存可能になりました。

 （４）DCジャック 2.1/5.5
       SD-SCSI変換で内部に+５VのACアダプタが必要なケースでは、SE/30の外装
       ケースに穴開けせずに電源供給が可能になります。

       ほかにも、内部電源に負荷をかけずに「必要な電力は外部から送り込む」ため
       にこの穴が利用できます。



【付属品】
 （１）パネル取付用延長カプラ 1個
 （２）DCジャック          1個
