分波器 出力ケーブル付[2K・4K・8K対応]

分波器 出力ケーブル付[2K・4K・8K対応]

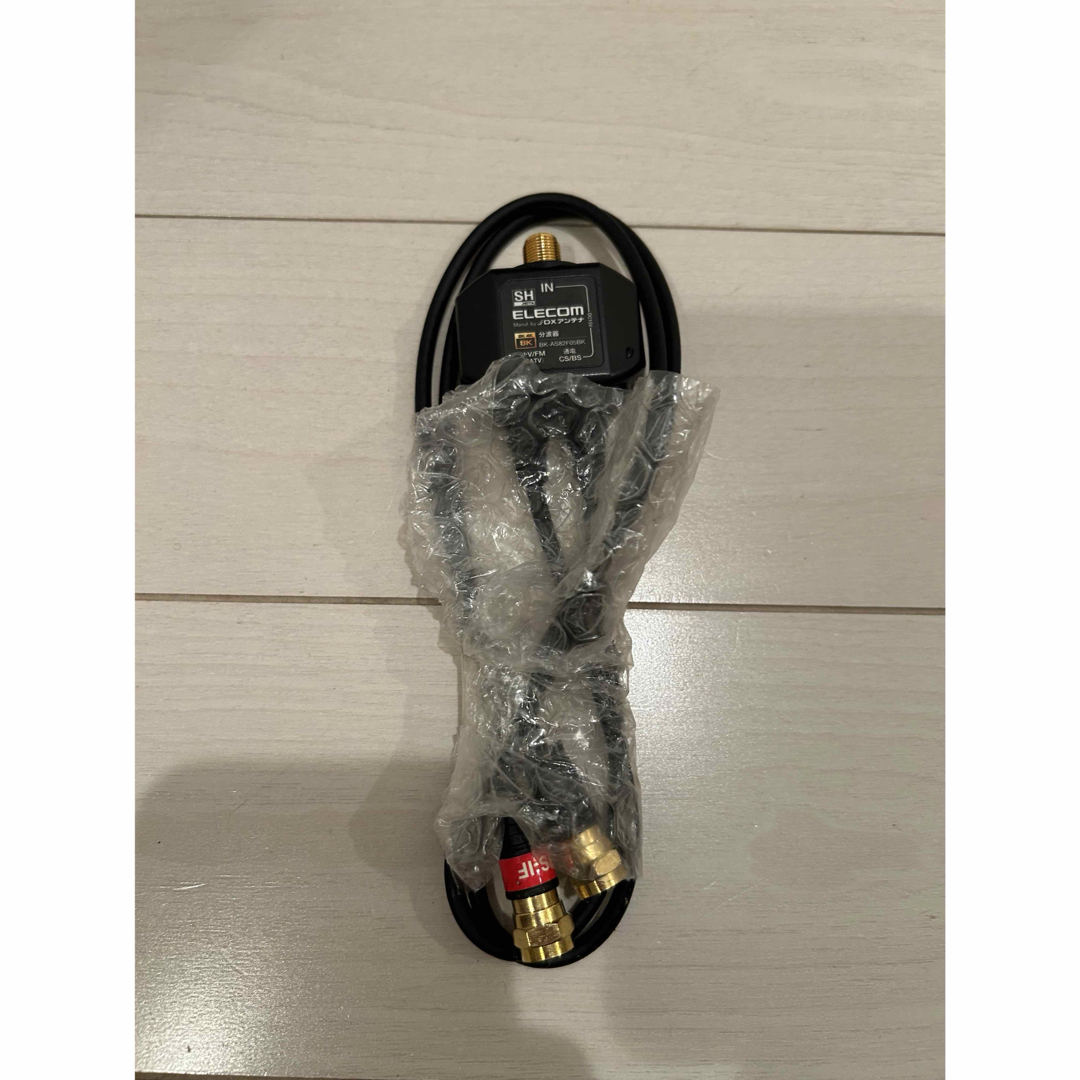

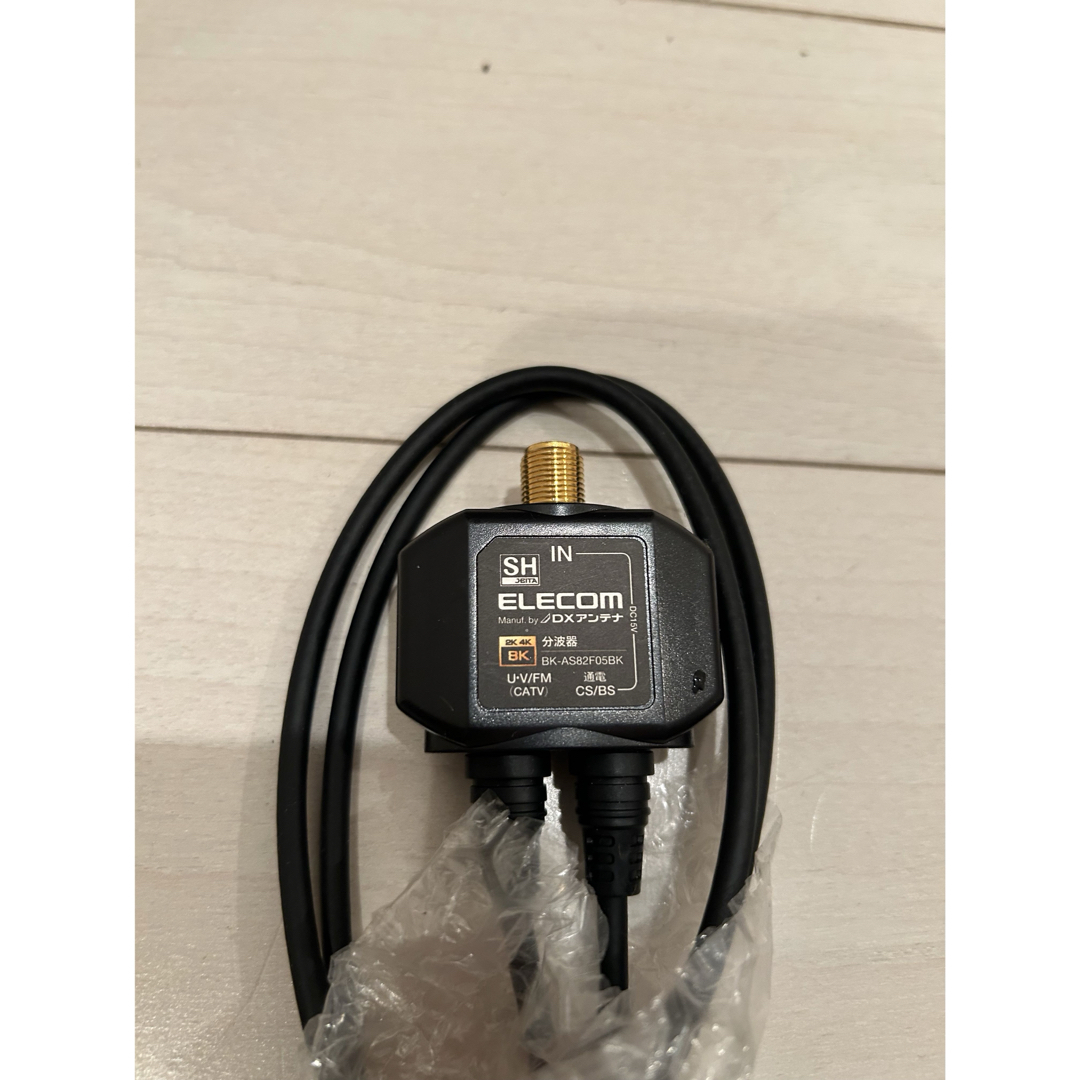

新4K8K衛星放送(3224MHz)対応の、CS/BS-IFとUHFそれぞれに分けることができる、ケーブル付の分波器です。入力-CS/BS-IF出力端子間通電：DC15V・0.8A以下。樹脂ケースの内部はノイズに強いダイカスト構造を採用。3重シールドの低損失同軸ケーブルを使用。プラグ部分は接触不良を防ぐ金メッキ仕様です。出力側ケーブル：0.2ｍ。本体色：ブラック。JEITA　HSマーク認証済。

製品仕様
品名
分波器 出力ケーブル付[2K・4K・8K対応]
型番
MBUMWSB2(B)
周波数帯域(MHz)
10～770+1032～3224
通過帯域損失(dB以下)
10～76MHz
1.0
76～222MHz
1.4
222～770MHz
1.4
1032～1489MHz
1.8
1489～2150MHz
1.8
2150～2681MHz
1.8
2681～3224MHz
2.7
阻止帯域減衰量(dB以上)
10～76MHz
20
76～222MHz
22
222～770MHz
22
1032～1489MHz
20
1489～2150MHz
20
2150～2681MHz
20
2681～3224MHz
20
VSWR(以下)
10～76MHz
1.8
76～222MHz
1.8
222～770MHz
1.8
1032～1489MHz
2.0
1489～2150MHz
2.5
2150～2681MHz
2.5
2681～3224MHz
2.5
漏洩電界強度(dBμV/m)※1
1032～3224MHz
40.2以下
インピーダンス(Ω)
入力
75(F形)
出力
75(プラグ)
寸法(高さ×幅×奥行mm)
32×44×19(本体部)※2
質量(kg)
0.06
備考
入-CS/BS端子間通電仕様(DC15V・0.8A以下)、出力側ケーブル0.2m、パック入り
