No.6230　Mac用 内蔵SCSIドライブを25ピン外付け化するアダプタ　　Plus、SE/30、Classicシリーズ、Color Classicシリーズ　Marushin製

        （25ピン外部ポートで内蔵用50ピン機器を使用可能）


【概要】

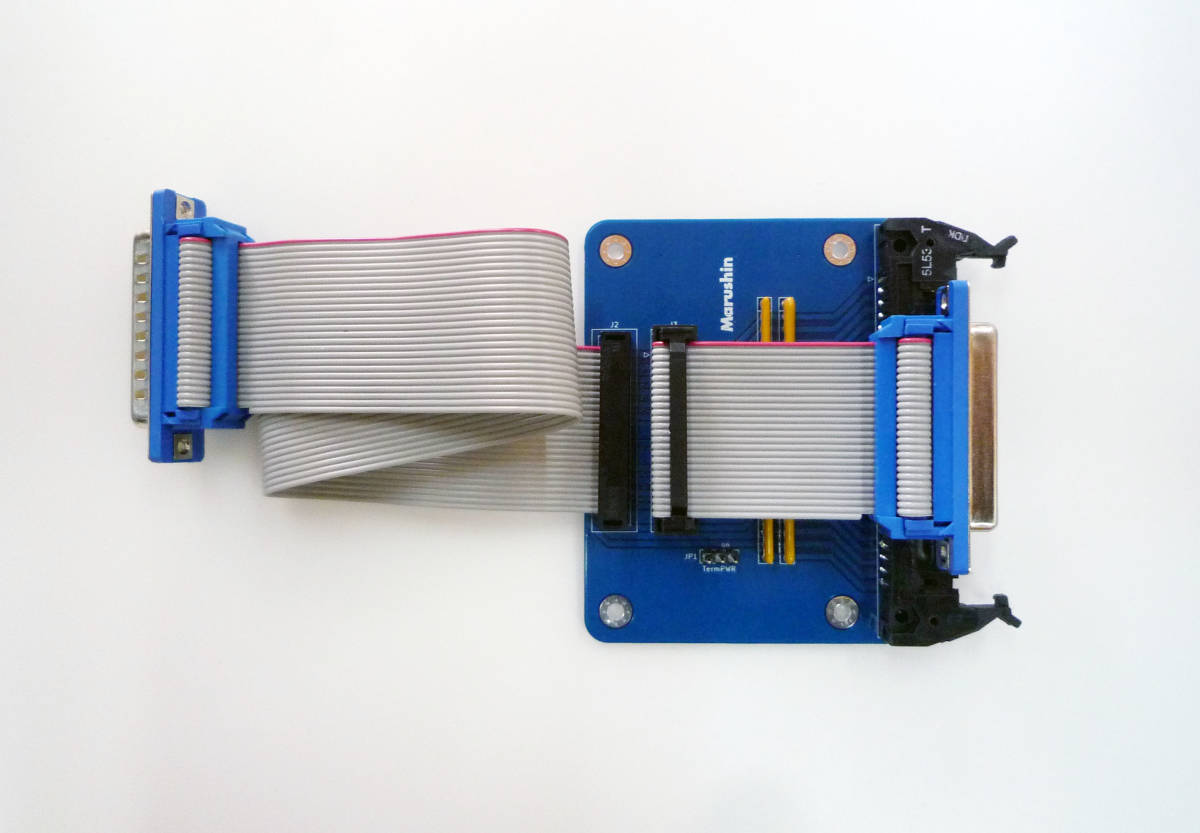

内蔵用50ピンコネクタが装備されたSD-SCSI変換基板や内蔵用のHDDやCDドライブを、
動作チェックするのに、いちいちMacの外装を開けなくても、外付けSCSIポートに直接
つなげる便利な25ピン外付け変換基板です。


内蔵用IDC50ピンコネクタのほかに、外部SCSIバス用のコネクタでデージーチェーン接
続ができるように、D-Sub25ピン（メス）ポートを並列に装備してあります。
 IDC50ピンコネクタを外部SCSIバスの2台目、このD-Subポートを外部SCSIバスの3台
目、．．．として使用できます。


ON/OFFできるパッシブターミネータつきです。

本アダプタに２台以上のSCSI機器を接続する場合は、このパッシブターミネータをOFF
にして、Mac本体の外付け25ピンポートからの配線距離が一番遠い位置にある機器の
ターミネーションスイッチをONにします。

本アダプタに1台のみのSCSI機器を接続する場合は、そのSCSI機器に内蔵されている
ターミネーションスイッチか、このパッシブターミネータのいずれかひとつをONにしま

本アダプタは、SCSI信号のみを扱いますので、「外付けドライブ」として使うためには、
接続する内蔵用ドライブの電源（12Vと5V）を別途供給する必要があります。

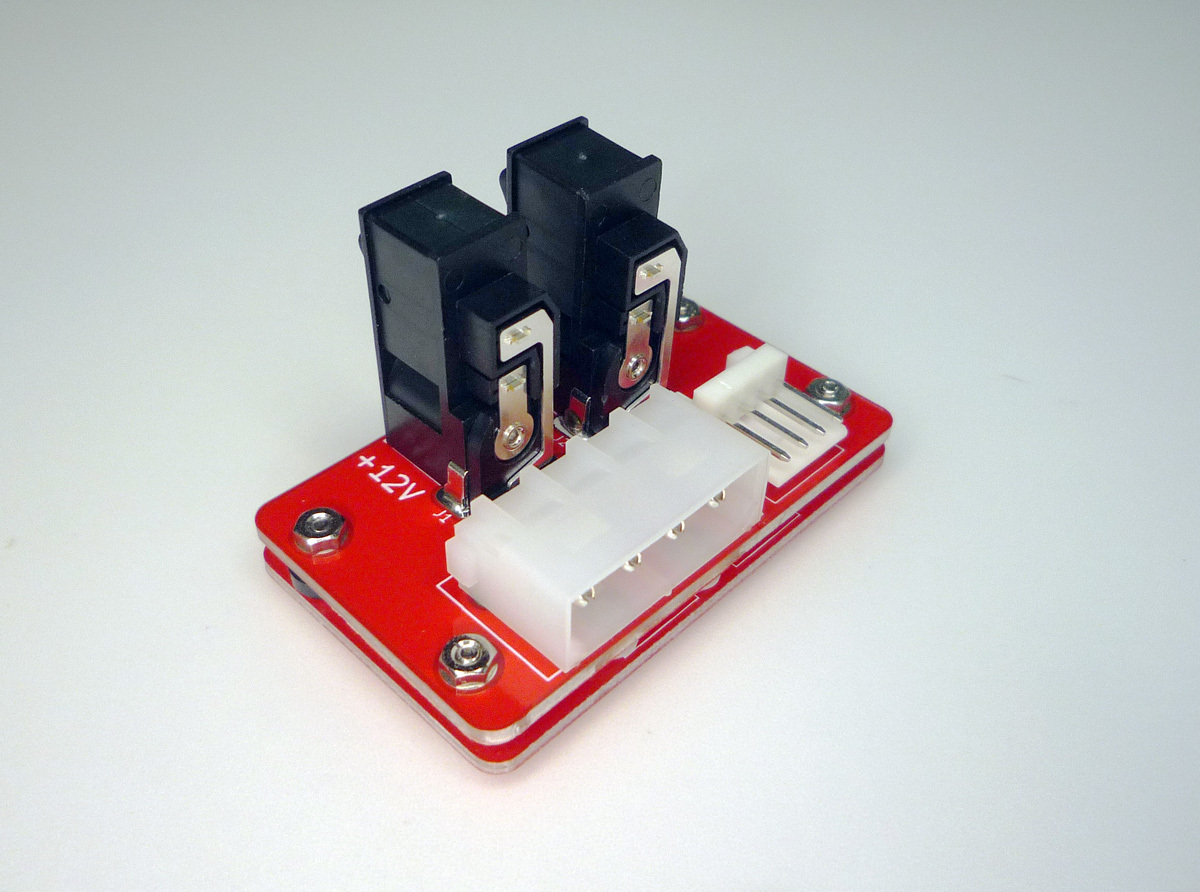

 別売の電源SWつきのNo.6331  +12V/+5V出力変換アダプタが便利です。（出品中）


注意：

Plusで使用する場合、Plusの仕様により、Plus本体から外部ポートへターミネーション
電力は供給されませんので、本アダプタに接続するSCSI機器側自身で確保(ジャンパー
設定)してください。（不明の場合はお問い合わせください）
