ec_AE86 AW11 4AG LINK ECU 変換ハーネス2

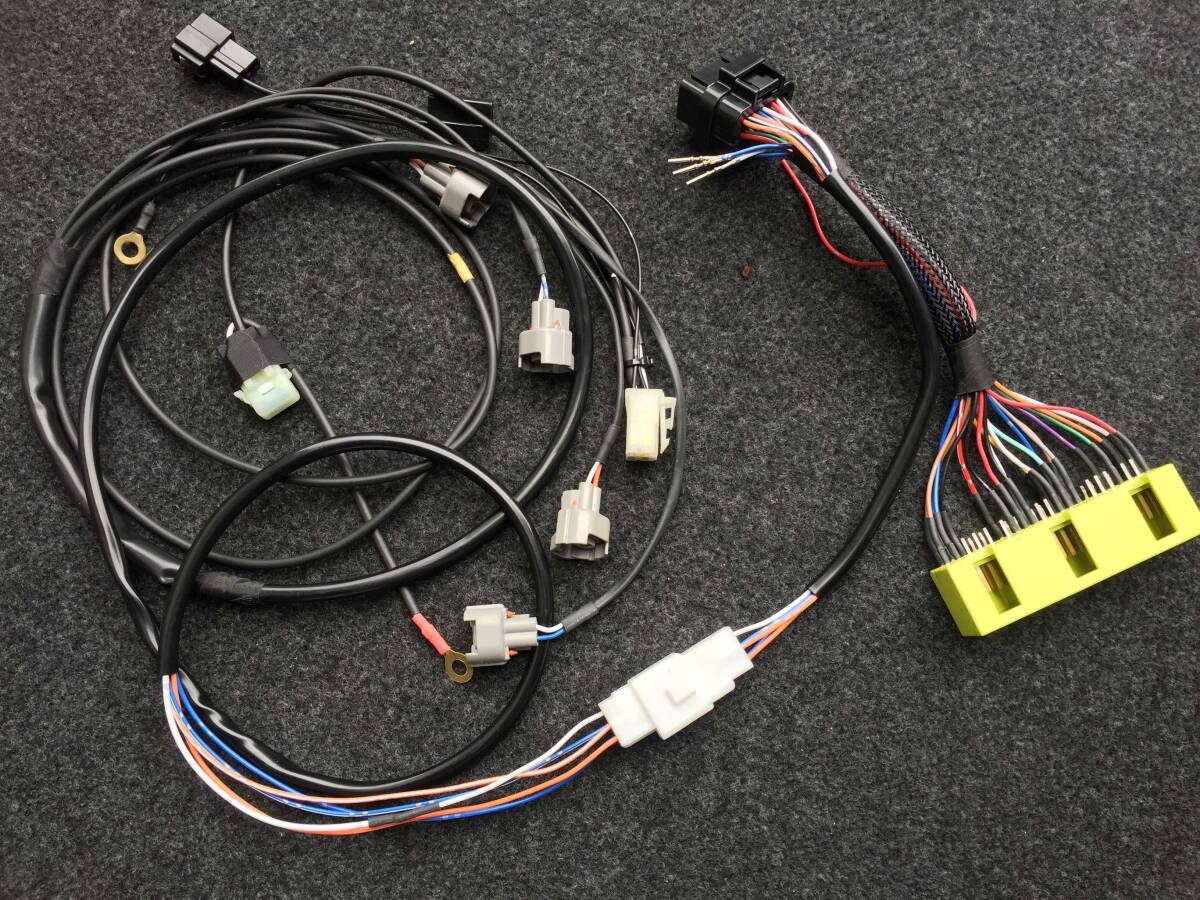

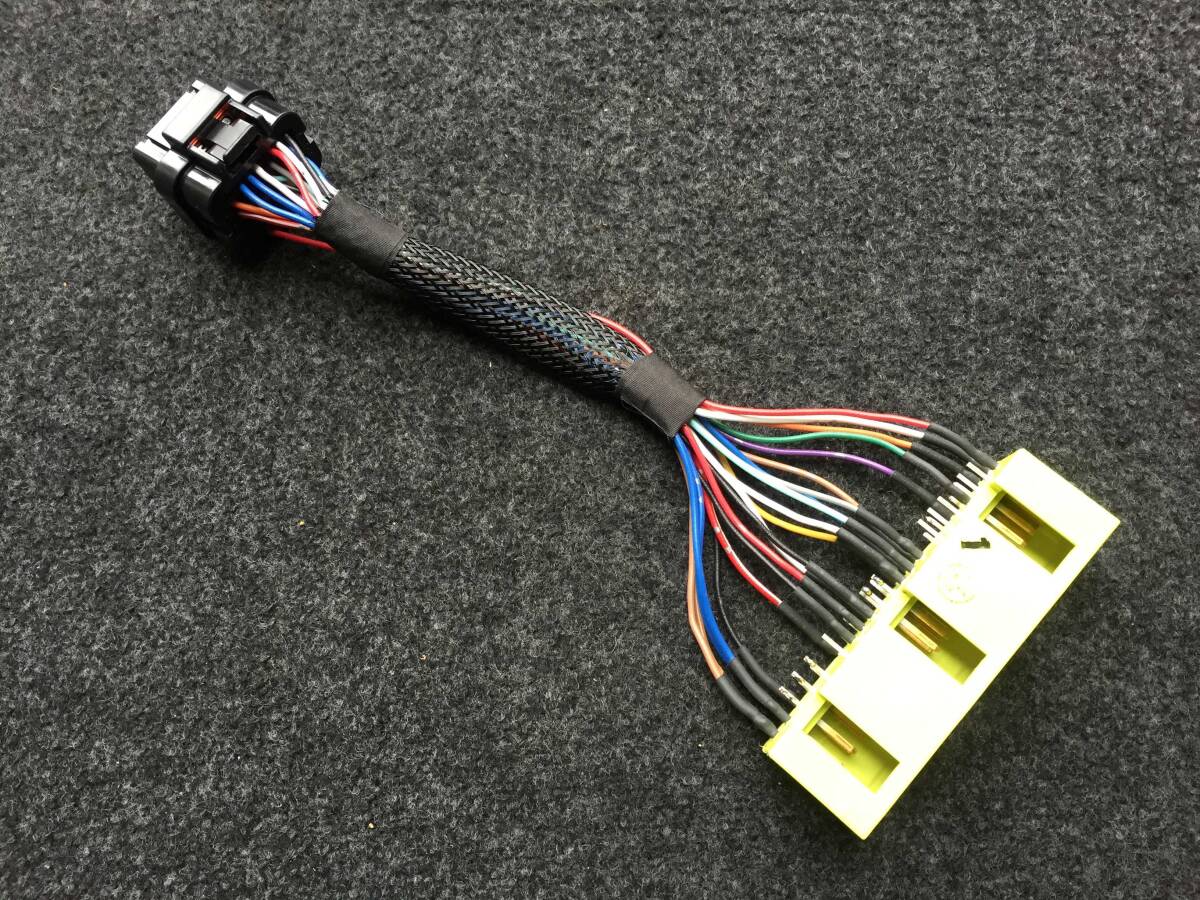

AE86向けに作成したLINKECU G4+/G4X 変換ハーネスです。

(AW11 NA にも対応可能）

Atom～Furyなどに共通で使用可能です。(注1）

外部制御（Aux)は、 燃料ポンプ/T-VIS/メーター内エンジンチェックランプに結線してあります。

コネクター/端子は AMP正規品、線材は国産メーカーAVSS線を使用しています。

純正ECUコネクターは中古を使用しています。

前期モデル／後期モデル 共通して使用できます。

純正O2センサー入力は未接続とし、直接A/F計の電圧を入力するような結線にしています。

現状商品は車両側コネクタ端子の根元を樹脂固定していません。

樹脂固定してしまうと追加配線は出来なくなるためです。

樹脂固定無しで長期使用の場合、断線の恐れがありますので必要に応じ固定してください。

変換ハーネスの結線情報をまとめた資料を添付します。

  注1） ・外部制御数の少ないAtomⅡを基準に接続配置しています。

   制御数の多い高級モデルの場合、配置の見直しをお勧めします。

 ・AE86の純正インジェクタは低抵抗です。
  LINK ECUは一部の機種を除き低抵抗インジェクターを直接駆動できません。

  純正インジェクタ使用の場合、レジスターの追加が必要ですのでご注意ください。

ＬＩＮＫ ECUに関するご質問にはお答え出来ません。

純正ECUコネクター部は中古部品を使用しています。
