水流制御計　＋ホールセンサー＋電磁弁＋電源アダプタ

タンク等に取り付けて自動給水する為のものです。
応用して冷却水の流量測定器など使えるかもしれません。

【モニター流量】
リットル・ガロン単位での読み取りに対応、LPM / GPM切り替え可能。流量（1分あたりに通過する液体のリアルタイム量）、流れの総量、および検出された温度を明確に表示します。

【定量制御・警報機能】
流量が希望の設定値に達すると自動的に電磁弁をOFF、設置・制御が簡単です。水の充填を自動的に止めることができます。合計量が設定値に達すると、コントローラが警報を発します。

【フローセンサー】
K値を調整することで、さまざまなフローセンサーでの使用が可能です。

【技術仕様】
DFC15コントローラー
電源アダプター：入力：100-240VAC;出力：12VDC、最大2A
温度センサー：0-125℃/32-257℉ 、NTC3950、精度：±1℃/±1℉ねじ：M8
重量：200g

G1/2 "フローセンサー
フロー範囲：1-30L/min
圧縮を許可：水圧1.75Mpa未満
センサー：ホール効果

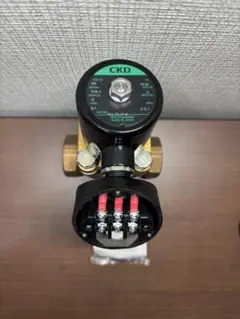

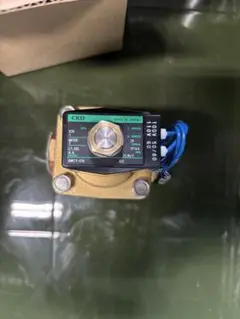

G1/2 "電磁弁
使用圧力：0.02 -0.8Mpa
動作モード：N/C、通常は閉

作業方法：
①K値、定量値、最大アラーム値を設定し、流量センサーと電磁弁を正しく取り付けます。
②RUN/STOPボタンを押すと、コントローラーが作動し、totalが現在の流量と現在の流量を継続的に表示し、蛇口がアニメーション表示を開始します。
③流量が定量設定値に達すると、コントローラーが電磁弁を自動的にオフにし、合計値が停止し、蛇口のアニメーションが停止し、流量がゼロに戻ります。
④RUN/STOPボタンをもう一度押すと、コントローラーは同じジョブを繰り返します。

注：
1、このコントローラーは最大5Aの電磁弁で動作します。2A電源アダプター付き。大型の電磁弁を駆動する場合は、適切な電源アダプターを使用してください。
2、電磁弁と流量センサーの方向が水流と同じであることを確認してください。
3、コントローラーへの水を避けてください。

内容
・DFC15コントローラー
・G1/2 "フローセンサー
・G1/2"ソレノイドバルブ
・電源アダプター
・温度センサー
・マニュアル
